□ QJM1Z電子式塑料外殼式斷路器（以下簡稱斷路器），適用于交流50Hz（或60Hz）， 其額定絕緣電壓為800V，
額定工作電壓690V及以下，額定工作電流至800A的電路中作不頻繁轉換及電動機不頻繁起動之用。斷路器具有過載長
延時反時限、短路短延時反時限、短路短延時定時限、短路瞬時和欠壓保護功能，缺相保護功能（可選）、能保護線路
和電源設備不受損壞，斷路器保護特性齊全、精確，能提高供電可靠性，避免不必要的停電，其中“B”型控制帶有通訊
接口，可進行“四遙”，以滿足控制中心和自動化系統的要求。
□ 斷路器按照其額定極限短路分?jǐn)嗄芰Φ?高低，分為M型（較高分?jǐn)嘈停?、H型（高分?jǐn)嘈停┒N。該斷路器具有體積小、
分?jǐn)嗄芰Ω?、飛狐短、抗振動等特點。
□ 斷路器可垂直安裝（即豎裝），亦可水平安裝（即橫裝）。
□ 斷路器具有隔離功能，其相應符號為：“
”。
□ 斷路器不可倒進線，即只允許1、3、5接電源線，2、4、6接負載線。

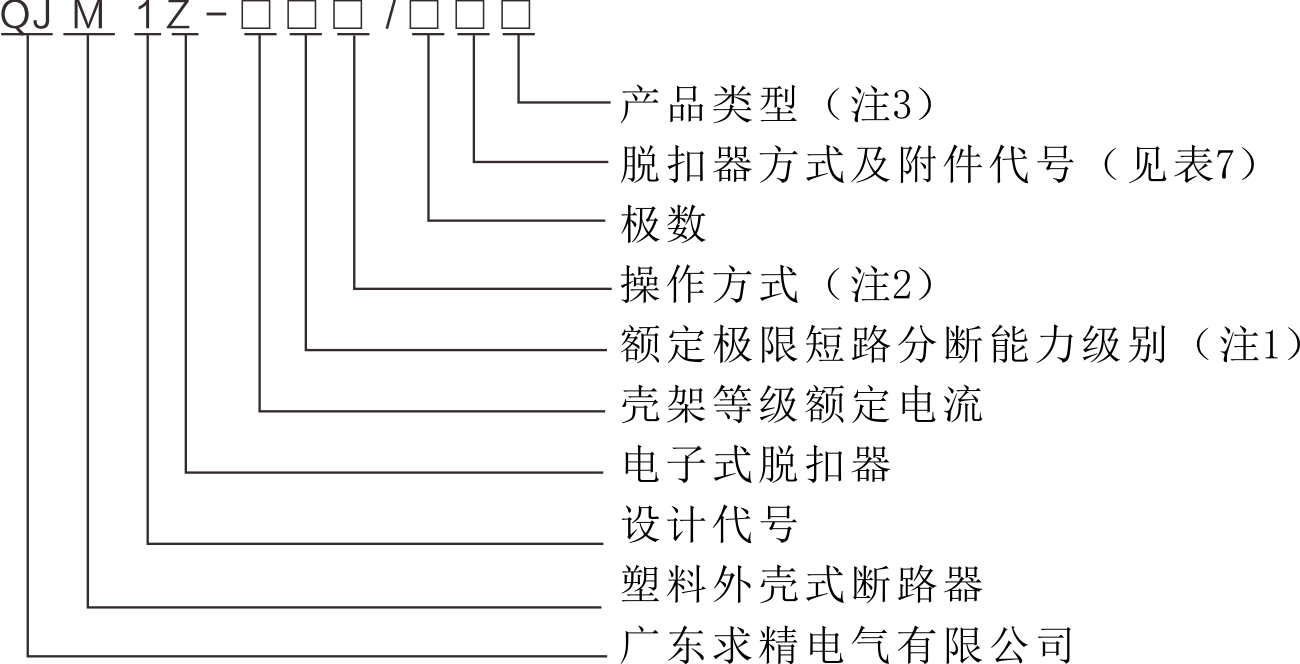

二、型號及其含義
注：
1、按 額定極限短路分?jǐn)嗄芰Φ母叩头譃镸型（較高分?jǐn)嘈停?、H型（高分?jǐn)嘈停?/font>
2、手柄直接操作無代號：電動操作作用P表示；轉動手柄用Z表示。
3、基本型無代號，智能通訊型用X表示，編程通訊型用B表示，液晶顯示用Y表示。
三、正常工作環境
□ 海拔：≤2000m
□ 環境溫度：-5℃~+40℃
□ 能耐受潮濕空氣的影響
□ 能耐受鹽霧、油霧的影響
□ 斷路器主電路的安裝類別為III，其余輔助電路、控制電路安裝類別為II。
□ 最高溫度+40℃時，空氣的相對濕度不超過50％，在較低的濕度下可允許有較高的相對濕度，對由于溫度變化偶爾產生
的凝露應采取特殊措施
□ 最大傾斜度為22.5°
□ 在無爆炸危險的介質中，且介質無足以腐蝕金屬和破壞絕緣的氣體與導電塵埃的地方
□ 在沒有雨雪侵襲的地方
