QJM1L系列剩余電流的動作斷路器（以下簡稱斷路器），是本公司采用國際先進設計，制造技術研制、開發的新型斷路
器之一。其額定絕緣電壓為800V，適用于交流50Hz，額定工作電壓400V及以下，額定工作電流至630A的電路中作不頻繁轉換
及電動機不頻繁起動之用。斷路器具有過載、短路和欠電壓保護功能，同時還可以對因絕緣損壞可能引起火災危險提供保護。
● 該斷路器具有體積小、分?jǐn)喔摺w弧短，抗振動等特點。
● 本斷路器不可倒進線，即只允許1、3、5接電源線，2、4、6接負載線。
● 斷路器適用于隔離，符合標示為 “
” 。
● 本斷路器產品執行下列標準：
IEC60947- 2及GB14048.2 低壓斷路器及附錄B帶剩余電流保護的斷路器
二、主要特點
● 常規剩余電流動作斷路器的漏電保護模塊工作電源為二相，本系列斷路器為三相，若缺任一相，斷路器漏電保護
模塊仍能正常工作；
● 額定剩余動作電流I△n及最大斷開時間根據實際情況現場可調；
● 具有漏電報警輸出功能；
● 符合IEC60947- 2、GB14048.2附錄B的電磁兼容要求；
三、適用工作環境及安裝條件
● 安裝地點的海拔2000m及以下；
● 周圍介質溫度不高于+40℃和不低于- 5℃；且24小時平均值不超過35℃（特殊訂貨除外）；
● 安裝地點空氣相對濕度在最高溫度為40℃時不超過50%；在較低溫度下可以有較高的相對濕度，最濕月的月平均最
低溫度不超過 +25℃，該月的月平均最大相對濕度不超過90%，并考慮溫度變化發生在產品表面上的凝露；
● 污染等級為3級；
● 斷路器主電路的安裝類別為III，不接至主電路的輔助電路和控制電路，安裝類別為II；
● 在無爆炸危險的介質下，且介質無足以腐蝕金屬和破壞絕緣的氣體與導電塵埃的地方；
● 在沒有雨雪侵襲的地方；

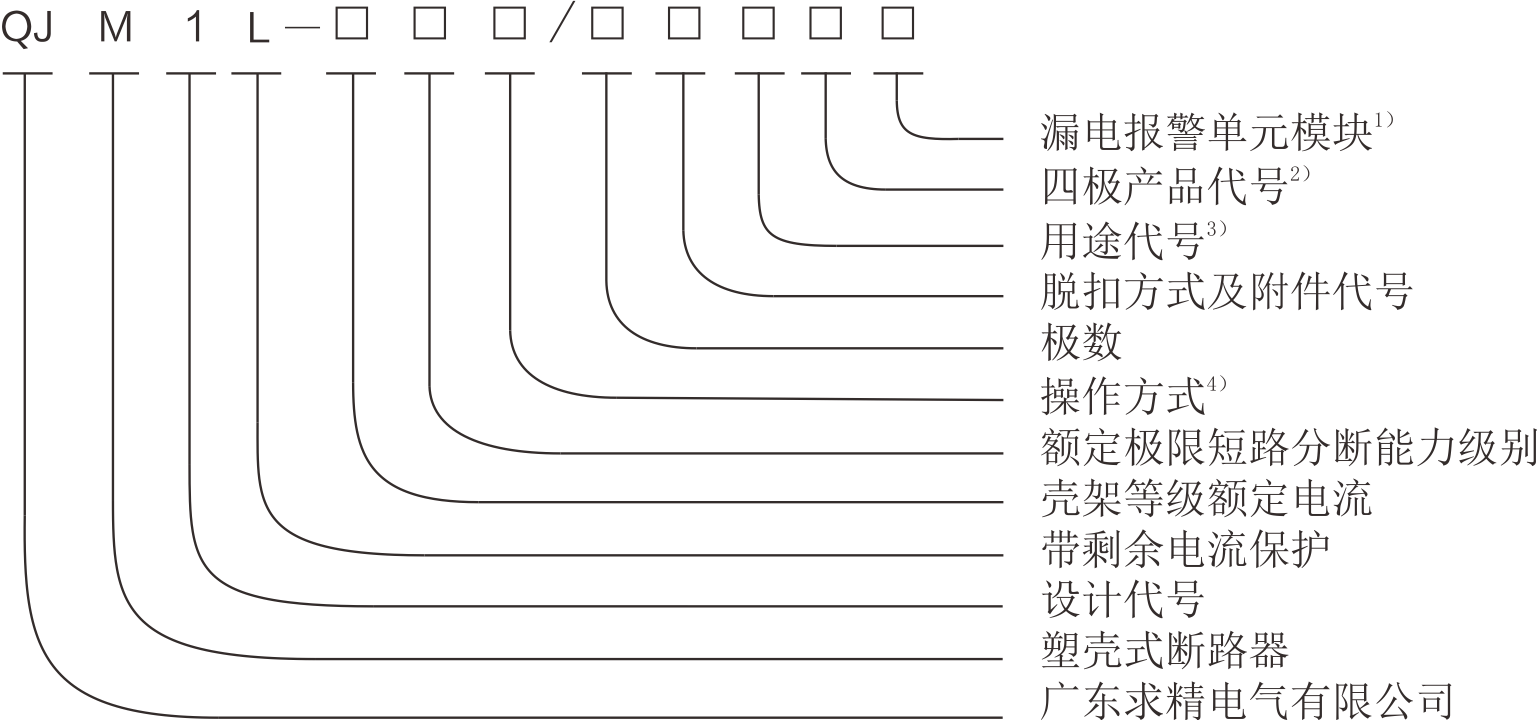

四、型號及其含義
注： 1）不帶漏電報警單元模塊無代號；帶漏電報警單元模塊并在工作方式一時用I表示，在工作方式二時用II表示。
2）三極產品無代號，四極時分A、B、C、D。
3）配電用斷路器無代號，保護電動機用斷路器以2表示。
4）手柄直接操作無代號，電動操作用P表示；轉動手柄操作用Z表示。
QJM1L系列剩余電流動作斷路器
